1．产品用途

﹡ 混凝土结构无损检测；

﹡ 建筑结构探伤；

﹡ 桥梁、隧道检测；

﹡ 衬砌厚度及内部缺陷检测；

﹡ 路基病害检测；

﹡ 路面及机场跑道厚度检测及分层分析；

﹡ 路面下管线等埋设物探测；

﹡ 刑事侦查及考古、地质勘查等。

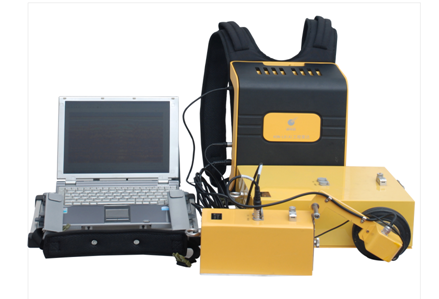

2、仪器组成

主机、笔记本电脑（含托架）、100MHz、300MHz、500MHz、1000MHz、1.5G天线，拉杆、测量轮、直流电源、充电器、电缆线、中文软件、操作说明书。

3．技术参数

雷达系统由主机、天线、控制显示单元、中文数据采集处理软件及配件组成

1、主机

﹡ 数据采集方式：点测、连续测量；

﹡ 水平标记方式：时间、测距轮；

﹡ 通道：单通道；

﹡ A/D转换：16位；

﹡ 采样率：128、256、512或1024；

﹡ 扫描速度：67scans/sec；

﹡ 时窗：25、50、75、100ns；

﹡ 体积（长×宽×高）：28×20×4.5 cm；

﹡重量：1.5kg；

﹡ 功耗：4.1W（500MHz天线）；

6.6W（1000MHz天线）；

﹡ 系统最大动态范围：168dB；

﹡ 工作温度：-10℃～40℃；

﹡ 工作环境相对湿度：＜90%RH；

﹡供电电源：DC12V；

﹡ 连续工作时间：＞4h。

2、天线

﹡ 天线种类：屏蔽式地面藕合天线；

﹡ 天线频率：500MHz 34×27×11cm 2.0kg；

1000MHz 22×10×11cm 0.8 kg；

﹡ 工作温度：-10℃～+40℃；

3、控制显示单元（笔记本电脑）

﹡ 计算机： Pentium M 1.2及以上机型；

﹡ 数据储存：硬盘及其它计算机储存介质；

﹡ 硬拷贝输出：与计算机兼容的打印机。

4、软件功能：中文数据采集及处理一体化软件安装在笔记本电脑Windows操作系统下，可进行现场数据分析处理、判读、成图；

数据采集功能：数据采集的实时显示、回放及数据存盘；

信号处理功能：频谱分析、低通滤波、高通滤波、带通滤波、偏移处理、增益、背景消除、叠加、希尔伯特变换、地形校正、数学运算、时深转换、数据编辑、文件操作等；

应用分析功能：厚度计算、目标体定位、分层界面提取、介电常数计算；

图像显示方式：波形堆积图、灰色电平图和彩色电平图三种方式。
